Jeu dans la direction

Plus d'informations
08 Aoû 2017 23:00 #213210 par ALIAS34
ALIAS34 a répondu au sujet : Jeu dans la direction
Salut j' ai le même soucis que toi je vais regardez des que le temps me le permettras

mp3 400LT 2011

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
09 Aoû 2017 00:33 - 09 Aoû 2017 23:29 #213212 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction
J'ai démonté la tringle (ou tirant).
Ca se fait super presque bien.
Il faut d'abord démonter les deux ecrous aux exrémités , les rotules ne tournent pas, elles ont une empreinte qui bloque la rotation.
J'ai un peu de jeu dans celle de gauche.
Le plus compliqué, c'est la rotule centrale.
Je pense qu'il me faut un arrache roulement pour l'enlever (commander pour 18€), je poste les photos plus tard.

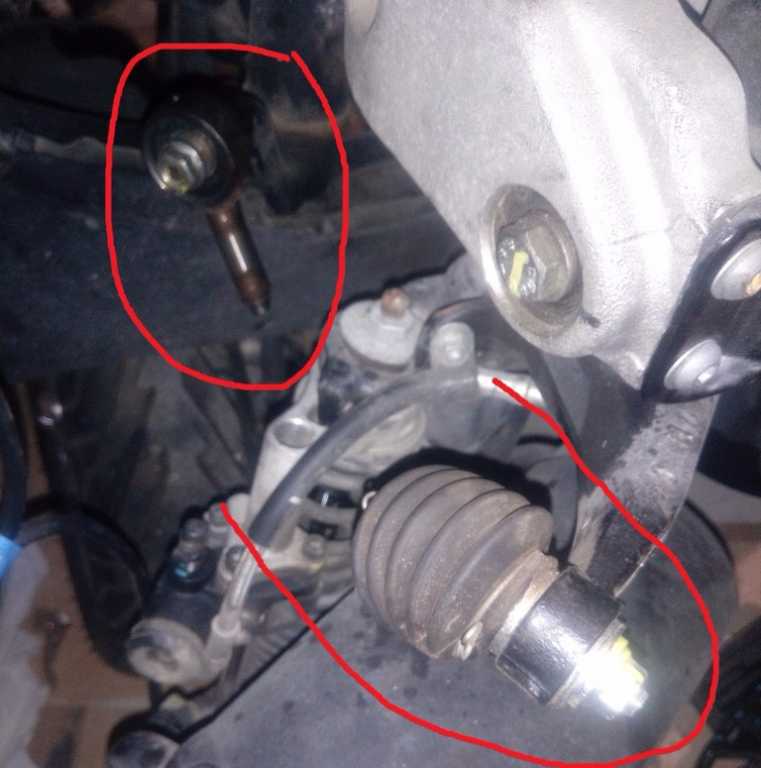

ROTULE CENTRALE ET ROTULE DE DIRECTION DE LA ROUE DROITE

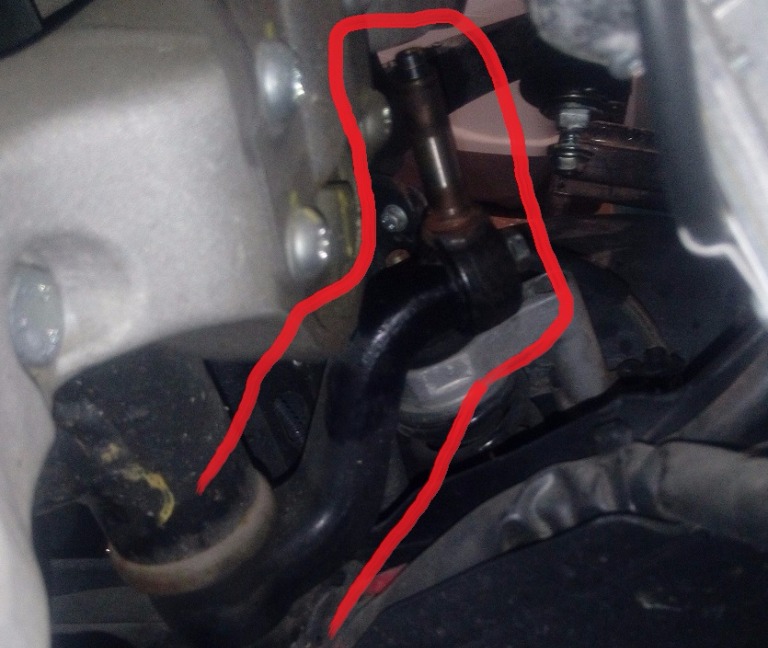

ROTULE CENRALE DU TIRANT

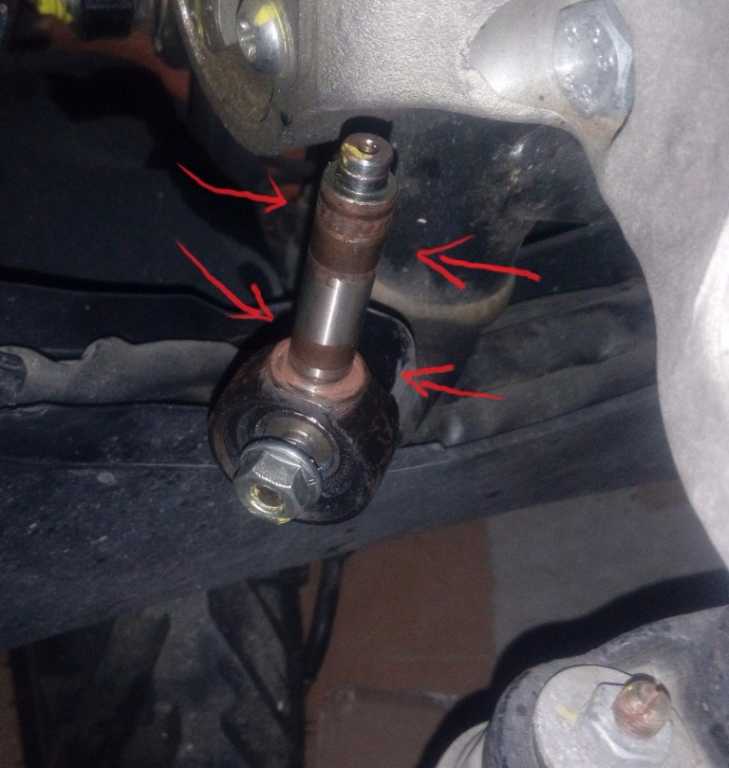

ROTULE CENTRALE TOURNEE VERS LE HAUT
ON Y VOIT LES TRACES DES ROULEMENTS LAISSES PAR LE JEU DU TIRANT

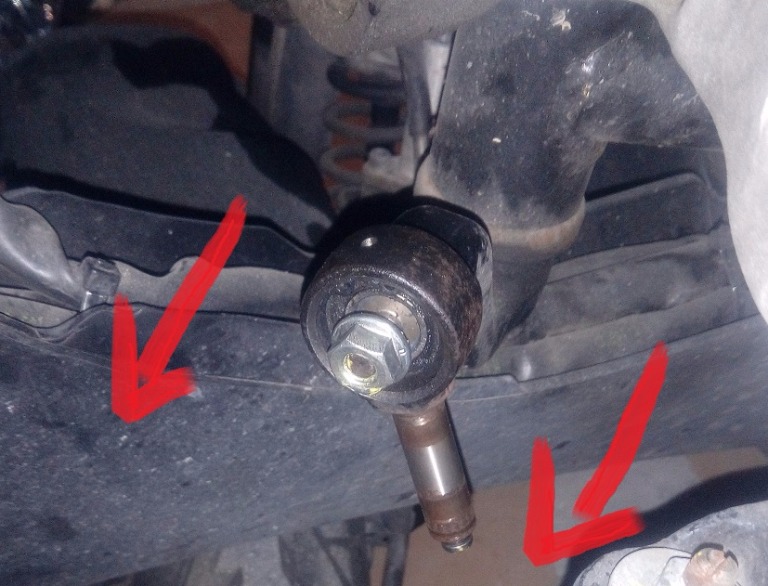

ROTULE CENTRALE VUE DE L'AUTRE COTE

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .

Ce message contient des images en pièce jointe.
Veuillez vous connecter ou vous enregistrer pour les consulter.

Dernière édition: 09 Aoû 2017 23:29 par Stévanovich.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
09 Aoû 2017 23:35 #213237 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction
J'avais du jeu dans la rotule de direction droite, pourquoi avait ?
Je l'ai démontée du bras , attention aux rondelles , il y en a un paquet !!!
Donc, j'ai mis de la graisse et tout refermé et là ohhhh miracle, le jeu à disparu !
Bon, faut que je calme ma joie, j'ai bien pris soin de mettre de la graisse hydrofuge , mais en fait, ça colle , et la rotule à du mal à tourner sur son axe ....
En théorie elle n'a pas besoin de tourner .... vous pouvez confirmer ? (je verrai bien si ça marche ....)
Couple de desserrage mesuré , 28 Nm

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 00:08 #213241 par ybro
ybro a répondu au sujet : Jeu dans la direction
Qu'en est-il de l'état de ta cage à aiguille dans le tirant ?

300LT hybrid 2010 /fuoco RL 2008/ R1 2000 Full Power !!!!

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 00:33 #213243 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction

ybro écrit: Qu'en est-il de l'état de ta cage à aiguille dans le tirant ?


Tout rouillé !!! Bien évidemment :sick:
Deux choses,
1 - j'essaie de le récupérer j'ai envoyé du degrippant , j'attend demain pour voir le résultat.
2 - j'ai commandé des pièces de rechanges mais j'ai pas trouvé les aiguilles c'était pas clair sur easyparts , alors ce sera la surprise demain dans la boîte aux lettres ..
Je continue demain ....

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 10:42 #213248 par B1
B1 a répondu au sujet : Jeu dans la direction
Bonjour.
Le tirant est vendu avec les roulements à aiguilles en place ..pas au détaille.
Si tu es bricoleur essaye d'installer un graisseur, et n'oubli pas de graisser les roulements de la colonne de direction (guidon) un graisseur y aurai aussi sa place.
Pour le graissage utilise une graisse noire à base de graphite et lithium type ( ex cartouche 400 ML loctite 8103)
Bon bricolage.
B1

mp3 500 mai 2012 business noir
vario CVTFR4 modifié pour galets DR PULLEY CAMES 15 Grs en 25x17 a la place des 24x17 20grs cvtfr4 . PHASE 1Courroie de 400, ressort de contre poussée stock avec roulement plat antifriction
Embrayage DR PULLEY, Admission boa 38.
AAC 2014 de chez malossi, pot akra avec catalyseur, cartographie BR PERFORMANCE .
Collecteur d’échappement,piston et cylindre2017 traitement céramique et anti friction.
huile 5w60 HP 905: liquide de refroidissement engineice.70...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 12:08 - 10 Aoû 2017 12:09 #213251 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction

B1 écrit: Bonjour.
Le tirant est vendu avec les roulements à aiguilles en place ..pas au détaille.
Pour le graissage utilise une graisse noire à base de graphite et lithium type ( ex cartouche 400 ML loctite 8103)
B1


Oui , effectivement, je crains que mon roulement à aiguille soit mort ... sinon, 85€ pour le tirant, c'est pas non plus exagéré !
concernant la graisse pour les colonnes, visiblement, il y a eu de la graisse blanche (j'en voit dépasser) .... alors , noir ou blanche ??? :huh:

Pour les graisseurs, j'ai envoyé un MP à celui qui en vend sur ce site, mais , soit il est en vacances, soit .... il est plus là ...

Merci à toi !

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .
Dernière édition: 10 Aoû 2017 12:09 par Stévanovich.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 13:25 #213253 par B1
B1 a répondu au sujet : Jeu dans la direction
La loctite 8103 noire est très épaisse, elle forme comme un matelas entre les roulements coniques et les coupelles, elle ne coule pas comme la blanche par temps chaud , son point de goutte est vers les 240 degrés....le hic... le prix ....pratiquement 20€ la cartouche.
B1.

mp3 500 mai 2012 business noir
vario CVTFR4 modifié pour galets DR PULLEY CAMES 15 Grs en 25x17 a la place des 24x17 20grs cvtfr4 . PHASE 1Courroie de 400, ressort de contre poussée stock avec roulement plat antifriction
Embrayage DR PULLEY, Admission boa 38.
AAC 2014 de chez malossi, pot akra avec catalyseur, cartographie BR PERFORMANCE .
Collecteur d’échappement,piston et cylindre2017 traitement céramique et anti friction.
huile 5w60 HP 905: liquide de refroidissement engineice.70...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 14:14 #213256 par ybro
ybro a répondu au sujet : Jeu dans la direction
167016 x2 pour les cages

300LT hybrid 2010 /fuoco RL 2008/ R1 2000 Full Power !!!!
Les utilisateur(s) suivant ont remercié: Pierre

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
10 Aoû 2017 22:46 - 10 Aoû 2017 22:55 #213266 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction
J'en ai reçu un roulement aiguille .... ben oui je pensais que c'était une seule pièce .
Bref, pour faire simple :
Je pense avoir rattrapé mes roulement, la rouille ne provenait pas d'eux mais de l'axe de la rotule centrale.
J'ai bourré de graisse et tout remonté .... plus de jeu !!!

Par contre une grosse question , la fixation gauche était différente de la droite , je m'explique :
Gauche
-- Ecrou / Rond1 / Rond2 / AXE ROUE / Rond2 -- ROTULE
Droite
-- ROTULE / AXE ROUE / Rond2 / Rond2 / Rond1 / Ecrou --

Pourquoi ?
-- Je réponds partiellement : Vidéo démontage



Cela joue-t-il sur le parallelisme de mon tripode, et donc de sa tenue de route.
Est-ce cela qui à provoqué le jeu ?

Je mettrai des photos demain ..

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .
Dernière édition: 10 Aoû 2017 22:55 par Stévanovich.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
12 Aoû 2017 00:39 #213279 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction
Hello,
Pour ceux qui suivent mes petites aventures, je viens de découvrir ce soir que j'ai le point dur ....
La maladie des roulements de nos chers tripodes ....
SUPER !!! :mur:

Comment je m'en suis apperçu .... en suivant le lien de la vidéo que j'avais mise en lien ... j'ai monté l'avant sur cric et j'ai tourné les roues ....
A coté de ça 35000km sans entretien des roulements, fallait bien que ça arrive .... :whistle:
ça aurait trop injuste par rapport aux autres ... hein ...
Ce qui est étrange, posé au sol, on ne le sent pas vraiment à cause de la résistance des roues au sol ... mais en l'air ... c'est la cata !

J'ai commandé mes pièces sur easyparts .... 150€
Je démonte tout en attendant mes pièces .... A la masse ... (non je plaisante )

Je mettrai des photos ...

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
12 Aoû 2017 04:21 #213280 par B1
B1 a répondu au sujet : Jeu dans la direction
Bon courage.....il faut du matos.
Au plaisir de te relire.
B1

mp3 500 mai 2012 business noir
vario CVTFR4 modifié pour galets DR PULLEY CAMES 15 Grs en 25x17 a la place des 24x17 20grs cvtfr4 . PHASE 1Courroie de 400, ressort de contre poussée stock avec roulement plat antifriction
Embrayage DR PULLEY, Admission boa 38.
AAC 2014 de chez malossi, pot akra avec catalyseur, cartographie BR PERFORMANCE .
Collecteur d’échappement,piston et cylindre2017 traitement céramique et anti friction.
huile 5w60 HP 905: liquide de refroidissement engineice.70...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
12 Aoû 2017 08:44 #213281 par ybro
ybro a répondu au sujet : Jeu dans la direction

Stévanovich écrit: Par contre une grosse question , la fixation gauche était différente de la droite , je m'explique :
Gauche
-- Ecrou / Rond1 / Rond2 / AXE ROUE / Rond2 -- ROTULE
Droite
-- ROTULE / AXE ROUE / Rond2 / Rond2 / Rond1 / Ecrou --

Pourquoi ?
-- Je réponds partiellement : Vidéo démontage



Cela joue-t-il sur le parallelisme de mon tripode, et donc de sa tenue de route.
Est-ce cela qui à provoqué le jeu ?

Je mettrai des photos demain ..


Remonte exactement tél que c'était.comme tu le souligne.parallelisme

300LT hybrid 2010 /fuoco RL 2008/ R1 2000 Full Power !!!!
Les utilisateur(s) suivant ont remercié: Stévanovich

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
13 Aoû 2017 00:03 #213287 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction
Bonjour,
La maladie des roulements s'est confirmé encore aujourd'hui .
J'ai désolidarisé la tringle de direction des deux roues droite/gauche .
J'ai fabriqué un support pour l'avant du scoot (en bois) pour soulager mon cric hydraulique .
En manipulant chaque roue le point dur était parfois très prononcé , cela veut dire qu'il faut impérativement libérer les roues du sol pour effectuer ce test ... Bref,
Débranché les raccords, décablé les sondes .
Assuré les colonnes avec des cordages pour que rien ne tombe. (ça sert ! ....)
Tout s'est bien passé en fait .
Juste une remarque sur le TUTO , je ne suis pas sur de l'utilité de découpé les roulements .... bon, c'était pas le plus long .
Il faut conserver le part poussière , il ne m'a pas dérangé .
Les deux roulements coniques sont enlevés sans problèmes particulier .



Ne serait-il pas intelligent de changer tous les roulements des pièces mobiles des roues ??? Maintenant que tout est presque démonté.
Je dit ça , j'ai un léger jeu sur un axe de roue ...
Et aussi, ne faudrait-il pas changer les amortisseurs ?


Bon, je crois que je ne suis pas prêt de l'utiliser avant cet hivers ... :whistle:

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
13 Aoû 2017 19:18 #213296 par ALIAS34
ALIAS34 a répondu au sujet : Jeu dans la direction
Salut desolé pour toi stévanovich et merci a toi ja i tout graisser et plus de jeu, mais par doute je vais changer les cages a aiguille(merci ybro pour la ref)

mp3 400LT 2011

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
23 Aoû 2017 00:16 #213508 par Stévanovich
Stévanovich a répondu au sujet : Jeu dans la direction

ALIAS34 écrit: Salut desolé pour toi stévanovich et merci a toi ja i tout graisser et plus de jeu, mais par doute je vais changer les cages a aiguille(merci ybro pour la ref)


Oui, la graisse n'absorbe qu'un moment le manque de matière, j'ai fini par devoir changer les 2 petites roulements à aiguilles de mon tirant de direction "Homocinétique" (pour reprendre le terme exacte) , par contre j'en ai bavé , j'ai du tapé comme un âne pour les enlever .... et mettre les nouveaux (technique congélo sans effet)
Bref, c'est fait.
Je vais concevoir une pièce pour piéger la graisse , et surtout protéger le dessus contre les intempéries .

MP3 400 - 2011 / 35000 KM
35000KM - Pressostat Roll Lock explosé , Roulements 2 colonnes / fourche changé .
