Présentation et Schéma Electrique MP3 500 lisible

Plus d'informations
il y a 7 ans 9 mois #208341 par vince80
Réponse de vince80 sur le sujet Présentation et Schéma Electrique MP3 500 lisible
:bienv4: JMR78

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 7 ans 9 mois #208348 par JMR78
Réponse de JMR78 sur le sujet Présentation et Schéma Electrique MP3 500 lisible
Super merci ... Peux-tu STP le diffuser en pièce jointe de ta réponse ?
mp3lt.fr/components/com_kunena/template/...moticons/thumbup.gif

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 7 ans 9 mois #208354 par Pierre
Réponse de Pierre sur le sujet Présentation et Schéma Electrique MP3 500 lisible
Ca doit etre ca ?


Fichier attaché :

Nom du fichier : impiantoelettrico.pdf
Taille du ficher :78 Ko
MP3LT 400 jusqu'en 10/2016
BMW C EVOLUTION jusqu'en 09/2024
ELWING YUVU2
ENGWE EP2 PRO
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 7 ans 9 mois #208356 par JMR78
Réponse de JMR78 sur le sujet Présentation et Schéma Electrique MP3 500 lisible
Merci Pierre ... c'est un peu plus lisible que le schéma que j'avais
mp3lt.fr/components/com_kunena/template/...moticons/thumbup.gif
Par contre je ne trouve pas le connecteur pour l'installation du dispositif de gestion des poignées chauffantes et couvre jambe (cf photo )
aurais-tu la pin location (caractéristique électrique des signaux sur chaque broche) ?
D'avance merci pour ton aide
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 7 ans 9 mois #208457 par JMR78
Réponse de JMR78 sur le sujet Présentation et Schéma Electrique MP3 500 lisible
Bonsoir,

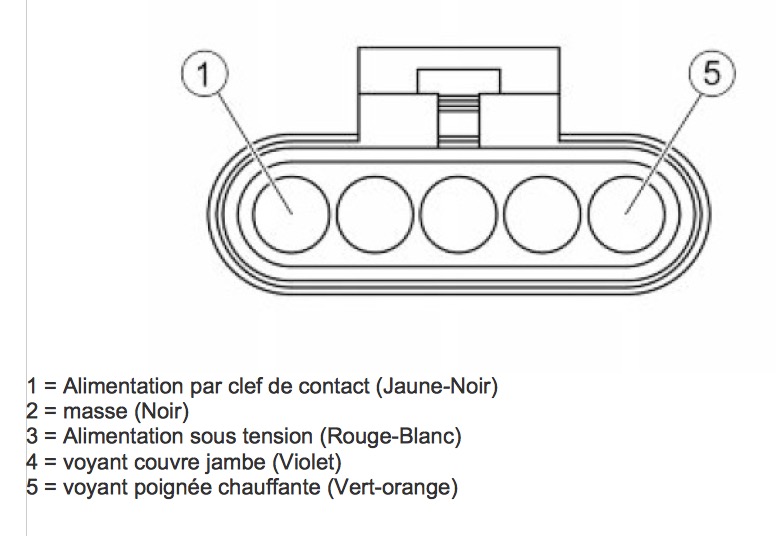

d'après les codes de couleur des fils arrivants sur la prise et ceux utilisés a priori par PIAGGIO dans le bouquin manuel station service j'en déduit la pin allocation suivante (cf photo jointe) sur le connecteur en attente pour l'installation du dispositif de gestion des poignées chauffantes et couvre jambe.
Est-ce que quelqu'un aurait un schéma lisible avec cette info pour confirmer ?
D'avance merci pour le retour
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 7 ans 9 mois #208470 par ray29
Réponse de ray29 sur le sujet Présentation et Schéma Electrique MP3 500 lisible
[img
JMR78

Bonne lecture et bonne participation sur le forum.

Kénavo
Selle JMB~filtre à air Malossi Double Red Sponge~filtre à huile Malossi~huile10w60~Galets TechPülley 21gr et rondelle entretoise ép 1mm~Vario stock avec usinage des 2 flasques en double pente sur la moitié inférieure -0,7 au Ø 50 à 0 au Ø 110~Ressort contre poussé blanc

Ma monture...[img][/img]...[img][/img]
